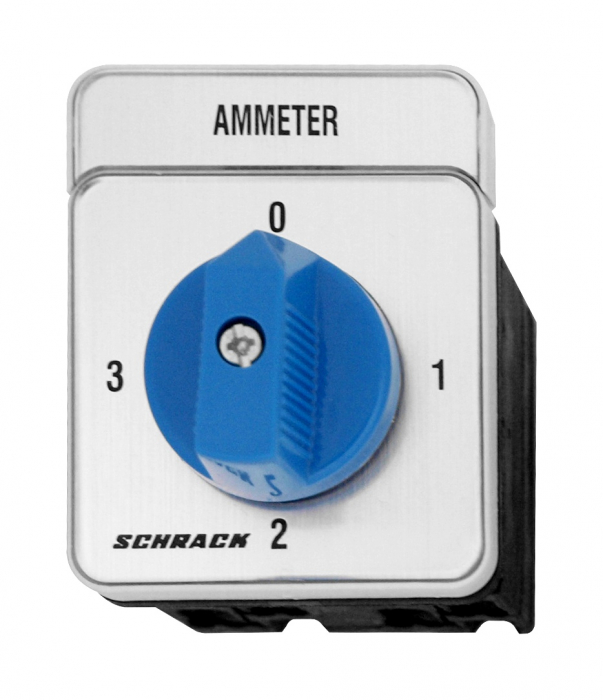

Comutator Ampermetric de Panou 0-1-2-3, 1 Pol, 20A, Selector Rotativ Citire Curenți Faze

Acest comutator ampermetric de panou este un dispozitiv de manevră specializat, utilizat pentru a permite citirea curenților de pe cele trei faze ale unui sistem trifazat folosind un singur ampermetru analogic sau digital. Configurația de operare 0-1-2-3 oferă o poziție de repaus (0) și trei poziții active corespunzătoare fiecărei faze (L1, L2, L3).

Având o capacitate nominală de 20A, acest selector rotativ este integrat de regulă în circuitele secundare ale transformatoarelor de curent (TC). Utilizarea sa elimină necesitatea instalării a trei ampermetre separate, economisind spațiu pe ușa tabloului electric și reducând costurile de implementare. Mecanismul cu came este proiectat pentru a asigura o comutație sigură, realizând scurtcircuitarea automată a secundarelor transformatoarelor de curent care nu sunt conectate la instrumentul de măsură în momentul respectiv, prevenind astfel apariția tensiunilor periculoase.

Specificații Tehnice:

• Tip: Comutator rotativ cu came pentru ampermetru

• Configurație: 0 - 1 - 2 - 3 (Off - L1 - L2 - L3)

• Număr poli: 1 Pol (specific măsurării pe o singură linie de întoarcere)

• Curent nominal (In): 20A

• Tensiune nominală: 440V / 690V AC

• Montaj: Pe panou / Ușa tabloului (4 șuruburi de fixare)

• Grad de protecție: IP40 (frontal) / IP65 (opțional, cu garnitură)

• Standarde: Conform IEC/EN 60947-3
